Réalisation d'un bateau amorçeur

Message  Christophe GUITTET le Mar 16 Mar 2010 - 19:59

Bonjour à tous contrairement à ce que je pensais , le plus dur à réaliser dans un bateau amorçeur est l' étanchéité de la coque et aprés 5 réalisations différentes , j' ai enfin atteint mon but , un bateau pas cher ( au final ) et rapide à construire.

Il me reste à faire les deux bac d' amorcage , la peinture et les supports de composants élèctronique .

techniquement il est construit avec :

La coque
1 tube de 100 PVC 87°3 Femelle/femelle
2 tube de 100 PVC 45° Male /femelle
2 tube de 100 PVC droits de 42 CM de long
2 T 45° femelle / femelle
2 bouchons 100 PVC
2 Tube de 50 mm de diamétre qui serviront de protection pour les hélices
- une plaque de contreplaque 5 mm
- 1 bombe de mousse polyuretane ( pour l' étanchéité )
- 1 film plastique rigide qui sera poser entre la mousse poluyrethane et le dessous de la coque


Propulsion :
2 moteurs / 2 tubes d'étambots / 2 hélices 3.5 cm de diamétre / 2 variateur de vitesses

Alimentation 12 V

1 télécommande 4 Voies avec mixer ( il existe des astuces pour mixer)
2 servos pour le largage des appâts ( double bac)
1 recepteur pour la commande du bateau

Le premier essai en piscine ce soir en vidéo : bounce

avatar
Christophe GUITTET

Messages : 118
Date d'inscription : 16/03/2010
Age : 38
Localisation : Vendeuvre du poitou

http://tophe86.overblog.com

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  Sabourin Romain le Mer 17 Mar 2010 - 5:32

Franchement BRAVO ! cheers
avatar
Sabourin Romain

Messages : 762
Date d'inscription : 13/03/2010
Age : 29
Localisation : St Aubin le Cloud

http://carpeaudevie.jimdo.com/

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  seb mitard le Mer 17 Mar 2010 - 13:55

Super christophe, beau boulot,belle remise en question
l'étanchéité est bonne?,en tout cas il a l'air d'être très rapide et fiable.
Le mien sera prêt début de semaine prochaine,j'ai changer un variateur et on est en train de refaire le système de trappe.
avatar
seb mitard

Messages : 3242
Date d'inscription : 11/03/2010
Age : 38
Localisation : Vouillé 86

http://www.carpeaudevie.jimdo.com/

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  Sabourin Romain le Mer 17 Mar 2010 - 14:01

y a t-il moyen de l'emmener ce week end Pas de bol ? pour le voir ! Very Happy
avatar
Sabourin Romain

Messages : 762
Date d'inscription : 13/03/2010
Age : 29
Localisation : St Aubin le Cloud

http://carpeaudevie.jimdo.com/

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  Christophe GUITTET le Mer 17 Mar 2010 - 19:57

Salut ,
pour l' étanchéité seb , c'est nickel , le diamétre étant augmenter d'un tube de 80 à 100 de diamétre la flottaison est nickel aussi .

l' avantage c'est la mousse poluyrethane ou mousse expansive qui en fait permet une étanchéitée et un travail assez rapide .

pour ce week-end , je viens que samedi ( cause boulot de taré en ce moment) et j' emmenerai le bateau en espérant pouvoir l' essayer sans géner personne.

à samedi .
avatar
Christophe GUITTET

Messages : 118
Date d'inscription : 16/03/2010
Age : 38
Localisation : Vendeuvre du poitou

http://tophe86.overblog.com

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  Sabourin Romain le Mer 17 Mar 2010 - 20:02

Ok super Smile !! et sa ta couter combien environ en matériel ?
avatar
Sabourin Romain

Messages : 762
Date d'inscription : 13/03/2010
Age : 29
Localisation : St Aubin le Cloud

http://carpeaudevie.jimdo.com/

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  seb mitard le Mer 17 Mar 2010 - 20:04

Ok Christophe,
suis content pour toi que t'ai résolu tes problèmes de flottaison,
Par contre suis pas sur que tu pourra l'essayer,enduro oblige,
emmènes le plutôt à la porte ouverte le week end d'après,
bonne fin de semaine et à samedi
avatar
seb mitard

Messages : 3242
Date d'inscription : 11/03/2010
Age : 38
Localisation : Vouillé 86

http://www.carpeaudevie.jimdo.com/

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  Sabourin Romain le Mer 17 Mar 2010 - 20:05

on suspend l'enduro quelques minutes !! lol!
avatar
Sabourin Romain

Messages : 762
Date d'inscription : 13/03/2010
Age : 29
Localisation : St Aubin le Cloud

http://carpeaudevie.jimdo.com/

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  Dominique Poireau le Mer 17 Mar 2010 - 23:49

Salut Pas d'bol,

as tu pensé à faire des photos au fur & à mesure de la fab. afin de pouvoir nous mettre tout ça sur le site du club en rubrique bricolage ?
Si ce n'est pas le cas, est ce que tu peux faire quelque chose, ainsi avec les plombs de seb, son bateau, mes reperes tube (En cours de réalisation) ça commence à faire une bonne base sympa pour les carpeux bricoloux.

Merci pour la suite donnée
Au plaisir
Poirinette
avatar
Dominique Poireau

Messages : 1432
Date d'inscription : 14/03/2010
Age : 50
Localisation : Le Tallud 79

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  Christophe GUITTET le Ven 19 Mar 2010 - 14:06

Salut En fait j' ai pas fait de photos car je n' étais pas sur du résultat final ( 5 essais oblige ) mais je pourrais refaire un plan rapide et détaillé dés que j' aurais 5 minutes sans soucis.


Pour le Prix :

- La coque : compter environ (50 euros ) tube + colle + mousse polyurethane ( achetez chez brico dépot à dissay 86)
- film plastique c'est de la récup
- Bac d'amorçage maison avec tube PVC 80 diamétre faut compter une quinzaine d'euros (15 euros)
- une bombe de peinture ( compte environ 7 ou 8 euros )
- La télécommande + 3 servos moteurs + 1 récepteur ~150 euros sachant que seb en a trouver une dans les 60 euros

- la motorisation compléte ~ 110 €
- la visserie c'est de la récup
contreplaque : 4€ la plaque

on est donc au environ de 350 € .
avatar
Christophe GUITTET

Messages : 118
Date d'inscription : 16/03/2010
Age : 38
Localisation : Vendeuvre du poitou

http://tophe86.overblog.com

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  Dominique Poireau le Mer 24 Mar 2010 - 9:00

Super !!
ça ressemble un peu à un zod de commando de marine, ça a l'air assez simple de conception etc. Vivement les prochaines étapes (bacs d'amorçage, essais en condition réel)
A suivre (avec tout notre intêret)

Poirinette

PS : Ressemble dans le principe indéniablement au proto que j'ais vu à Pescalis, mais est d'une facture bien supérieur !! Bravo
avatar
Dominique Poireau

Messages : 1432
Date d'inscription : 14/03/2010
Age : 50
Localisation : Le Tallud 79

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  Invité le Dim 12 Sep 2010 - 19:10

je me suis lancé a faire un bateau moi meme, a peux tu me dire comment tu a fais pour mettre les moteurs??

Invité
Invité


Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  Sabourin Romain le Dim 12 Sep 2010 - 19:12

va sur notre site il a fait plusieurs photo de chaque étape ! http://carpeaudevie.jimdo.com/
avatar
Sabourin Romain

Messages : 762
Date d'inscription : 13/03/2010
Age : 29
Localisation : St Aubin le Cloud

http://carpeaudevie.jimdo.com/

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  seb mitard le Dim 12 Sep 2010 - 19:25

tout d'abord,
pseudo = nom + prénom
ensuite une présentation et un bonjour serai la bienvenue.

_________________
L'important à la pêche ce ne sont pas les bouillettes, c'est ce que vous en faites.

Pour bien pêcher, faut bien manger !!!!!!!!!!!!!
avatar
seb mitard

Messages : 3242
Date d'inscription : 11/03/2010
Age : 38
Localisation : Vouillé 86

http://www.carpeaudevie.jimdo.com/

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  seb mitard le Dim 12 Sep 2010 - 19:28

vais finir par rebloquer le forum et validé chaque nouveaux Membres,
comme tout forum,il y a des règles à respecter,
pseudo (nom+ prénom),une présentation et une photo.
Merci

_________________
L'important à la pêche ce ne sont pas les bouillettes, c'est ce que vous en faites.

Pour bien pêcher, faut bien manger !!!!!!!!!!!!!
avatar
seb mitard

Messages : 3242
Date d'inscription : 11/03/2010
Age : 38
Localisation : Vouillé 86

http://www.carpeaudevie.jimdo.com/

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

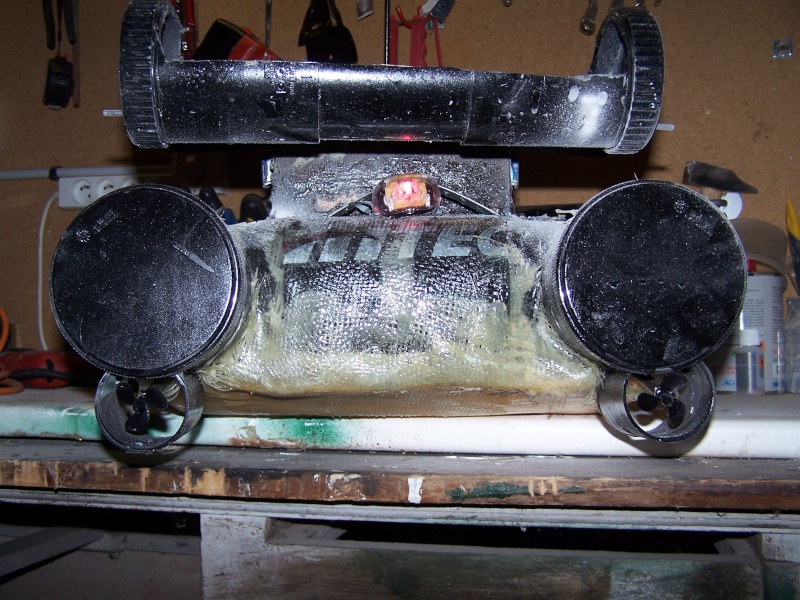

Message  Christophe GUITTET le Dim 19 Sep 2010 - 9:07

aprés plusieurs tests en conditions réelles ( étang et court d'eau (riviére) ) le bateau fonctionnait pas trop mal mais avant tendance à perdre de la puissance car il ne pouvait pas casser les vagues de façon suffisante pour avançer vite alors voici la modification apportée :

- à l'aide de plaque de polistyrene extrudé préalablement travaillée et poncée pour s'adaptée à la coque du bateau et ensuite résinée ( pas facile à faire) --> voici le résultat .
je précise ( la peinture n'est pas faite et aucun mastic n'à été appliqué )






- a la question comment fixer les moteurs et les hélices , je répond :

1 - tracer deux cercles de 10 cm de diamétre ( à l'aide d'un compas) sur du contre plaqué 5mm
2 - découper ces cercles et les découpés en deux demis cercles.
3 - découper une planchette rectangulaire de 10 cm de contreplaqué et assembler cette plaque avec 2 demis cercles ( à chaque extrémité de la planchette).

--> vos supports moteurs sont crées, il suffit ensuite de fixer ces supports avec les moteurs dans les tubes PVC.
Fixer les supports en fonction des moteurs , des arbres que vous aurez acquis.










avatar
Christophe GUITTET

Messages : 118
Date d'inscription : 16/03/2010
Age : 38
Localisation : Vendeuvre du poitou

http://tophe86.overblog.com

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  Dominique Poireau le Lun 20 Sep 2010 - 21:05

Chapeau mon gars !
y'a métrise !!
avatar
Dominique Poireau

Messages : 1432
Date d'inscription : 14/03/2010
Age : 50
Localisation : Le Tallud 79

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  Sabourin Romain le Lun 20 Sep 2010 - 21:08

C'est combien la contenance de bouille dans le bac ?
avatar
Sabourin Romain

Messages : 762
Date d'inscription : 13/03/2010
Age : 29
Localisation : St Aubin le Cloud

http://carpeaudevie.jimdo.com/

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  Christophe GUITTET le Mar 21 Sep 2010 - 8:31

Pour les bouilles , je pense que je peut mettre ~ 800 grammes à 1 Kilo de billes + la ligne .

comme vous l'aurez surement remarquer , le bateau est passer de 2 bacs d'amorce à 1 seul .

les raisons :
- meilleur équilibre
- Poids accentué vers l'arrére permettant un meilleur décollage du bateau au départ
- Plus facile au niveau de la mise en oeuvre avec le servo de largage .
- le bateau étant relativement rapide , je ne voyais pas l'intérêt de mettre plusieurs bacs sachant que je ne suis pas pour la pêche au bateau à outrance ( conviction personnelle).

--> il reste encore le poncage , l'aprés et la peinture et je pense que ce sera pas mal .

Si j' oubliais ( pour les lumiéres ) : pas de prise de tête --> 2 lampes de vélo ( avant et arriéres ) on fait l'affaires --> ça se trouve en brocante pour les amateurs et au magasin pour les moins courageux.

@ + les carpeux
avatar
Christophe GUITTET

Messages : 118
Date d'inscription : 16/03/2010
Age : 38
Localisation : Vendeuvre du poitou

http://tophe86.overblog.com

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  seb mitard le Mar 21 Sep 2010 - 8:48

très belle réalisation,
tu l'essayes à Bellebouche,il sera prêt?

_________________
L'important à la pêche ce ne sont pas les bouillettes, c'est ce que vous en faites.

Pour bien pêcher, faut bien manger !!!!!!!!!!!!!
avatar
seb mitard

Messages : 3242
Date d'inscription : 11/03/2010
Age : 38
Localisation : Vouillé 86

http://www.carpeaudevie.jimdo.com/

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  Christophe GUITTET le Mar 21 Sep 2010 - 10:43

Normalement oui , même sans la peinture il tourne .

@ +
avatar
Christophe GUITTET

Messages : 118
Date d'inscription : 16/03/2010
Age : 38
Localisation : Vendeuvre du poitou

http://tophe86.overblog.com

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  Fabrice meunier le Sam 2 Mar 2013 - 21:33

bonsoir
les manchons de 50 mm en dessous de tes tubes de 100 mm tu a percer tes tubes de 100 mm ou tu a découper les manchons de 50 mm car moi j ai fait autrement ou je me suis bien embeter a les faire voici une photo

[img][/img]


une fois finie

[img][/img]

bon il navigue mais il n est pas rapide et je pense que ces normales pas d entrer d eau Very Happy
avatar
Fabrice meunier

Messages : 9
Date d'inscription : 02/03/2013
Age : 44
Localisation : aube

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  Dominique Poireau le Mar 5 Mar 2013 - 22:34

Aïe !! C'est clair. Pas de voie d'eau, c'est bizarre ce choix, quel avantage ?
avatar
Dominique Poireau

Messages : 1432
Date d'inscription : 14/03/2010
Age : 50
Localisation : Le Tallud 79

Revenir en haut Aller en bas

Re: Réalisation d'un bateau amorçeur

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
